Ein Partner für New Work
Der MuM BIM Booster unterstützt agiles Arbeiten bei der TGA Consulting AG.
Wenn es um BIM geht, geht es um Methodenkompetenz, um Prozesse, um Kommunikation. Software ist im Gesamtsystem nur ein Puzzleteilchen – allerdings ein wichtiges. Die Münchner TGA Consulting hat sich bei ihrem Einstieg in BIM von MuM begleiten lassen. Wichtige Erfolgsfaktoren waren zum einen die kompetente Begleitung durch Schulung und Training on the Job, zum anderen aber auch der MuM BIM Booster mit seinen cleveren Automatisierungsfunktionen.
#newwork“ war für die Münchner TGA Consulting AG schon Realität,
als es weder Hashtags noch den Begriff gab: Schon Ende der 90er Jahre
war das Ingenieurbüro – damals noch unter dem Namen Kulle und Hofstetter – Vorreiter, als es um 3D-Konstruktion bei der Technischen Gebäudeausrüstung ging. Heute versteht man sich als Meinungsmacher nicht
nur bei der technischen Planung, sondern auch beim Einsatz von Methoden und beim Gestalten von Arbeitsprozessen im eigenen Haus und in
der Zusammenarbeit mit Projektpartnern.
BIM, KANBAN und QMS
„Natürlich machen wir BIM“, sagt Vorstand Steffen Hölle. „BIM plus Trello
Kanban Board, Confluence Qualitätsmanagement-System und Cloud-
Lösung stellen sicher, dass unser bestens ausgebildetes Team stets die
Qualität abliefert, die unsere Auftraggeber fordern.“ Das Portfolio des
Büros ist vielfältig: Die rund 20 Mitarbeitenden planen sämtliche technischen Gewerke – Sanitär, Heizung, Raumluft- und Kältetechnik, Starkstromanlagen, Aufzugs- und Förderanlagen, Fernmeldetechnik, Sprinkleranlagen, Gebäudeautomation – für Einfamilienhäuser, Fußballstadien und
Flughäfen. Projekte, bei denen die Herstellkosten der TGA-Anlagen bis
zu 60 Mio. Euro betragen, sind nichts Besonderes.
Kaltstart für BIM
Als das Terminal 1 des Münchner Flughafens 2019 erweitert werden sollte, forderte der Auftraggeber zum Abschluss der Planung
ein durchgängiges 3D-Gebäudemodell. Für die Koordination und
die Integration in das Gebäudemodell des Generalplaners war BIM
nötig, und TGA Consulting wurde erstmals mit einem hoch komplexen 3D-Gebäudemodell konfrontiert. Es galt, möglichst schnell
ein Verständnis für die modellorientierte Arbeit zu entwickeln und
die Bedienung von Autodesk Revit zu erlernen. MuM – seit Jahrzehnten bewährter CAD-Lieferant – bot neben der Grundschulung
ein Training on the Job an, das perfekt zur agilen Arbeitsweise bei
TGA Consulting passte. Schon nach sechs Wochen war es trotz
pandemiebedingter Einschränkungen möglich, Modelldaten mit
den Architekten auszutauschen. BIM ergänzte das Methodenportfolio bei TGA Consulting ideal, und MuM erwies sich als kompetenter
Coach: Mit zunehmendem Know-how der Anwender wandelte sich
das intensive Training in echte Expertenunterstützung.
Der Booster bringt’s
Gleichzeitig wurde klar, dass die Modellierungssoftware allein für
ein komplexes Projekt wie ein Flughafenterminal nicht ausreicht.
Es war nötig, Zeichnungselementen zusätzliche Parameterinformationen zuzuordnen, und es mussten IFC-Modelle, die nicht mit
Revit entwickelt worden waren, integriert werden. MuM hatte auch
für diese Aufgaben eine Lösung: den BIM Booster. Das Tool erlaubt,
Parameter für Räume im Modell zu ergänzen und zu prüfen, Rohrleitungen können automatisch mit Dämmungen versehen, Mengen
ermittelt, Durchbrüche geplant, Kosten geschätzt werden. Seit dem
Flughafenprojekt gehört die Software zum Standard-Repertoire bei
TGA Consulting.
NOW – nur mit Booster

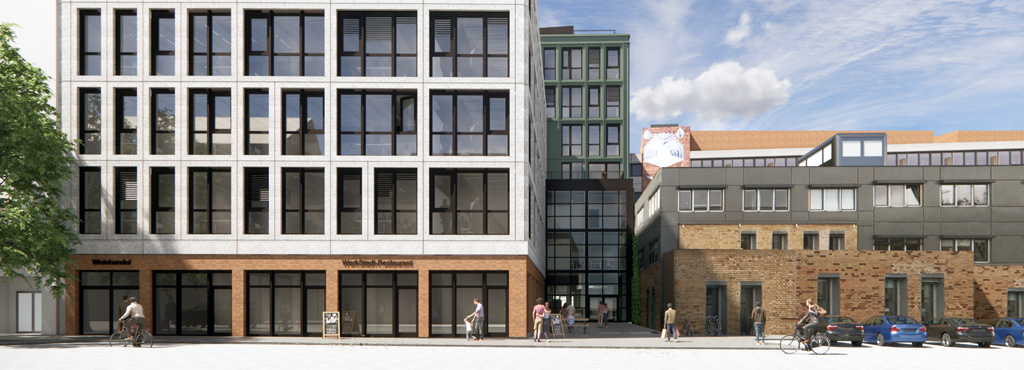

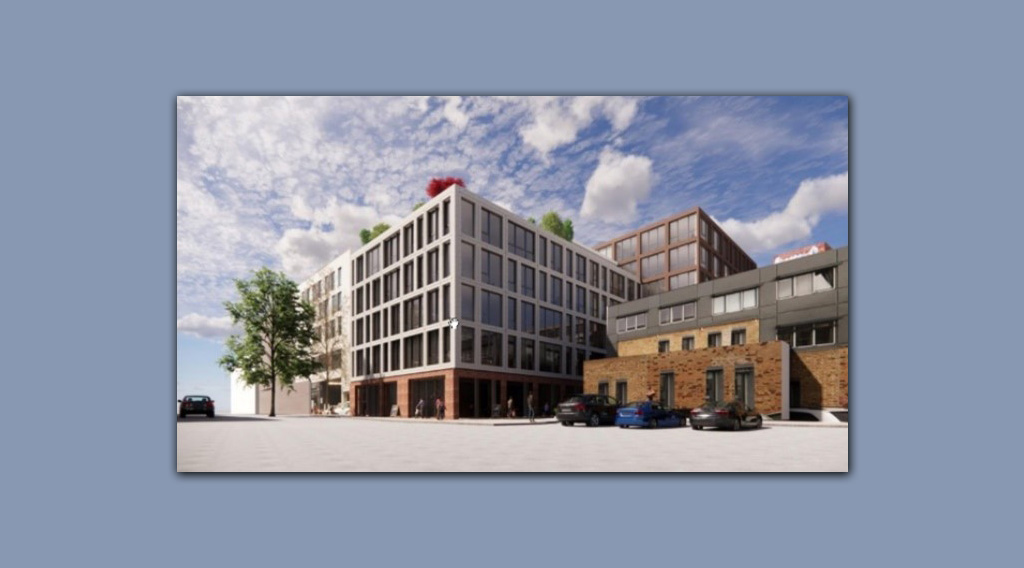

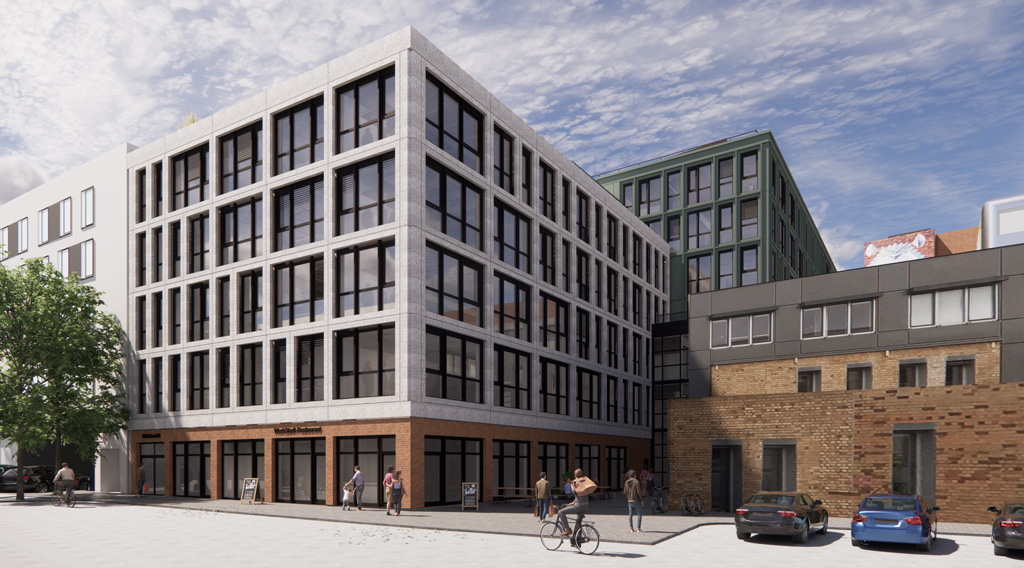

Die WerkStadt Sendling, eine rund 60.000 qm große Ideenfabrik
mit Ateliers, Büros und Hallen auf dem früheren Produktionsgelände von Philip Morris, wird mit dem „NewOffice NOW“ um ein
nachhaltiges Gebäude für agiles Arbeiten und Werken ergänzt.
TGA Consulting ist hier mit der Planung aller Gewerke der Technischen Ausrüstung betraut.
Der BIM Booster von MuM bewährt sich dreifach

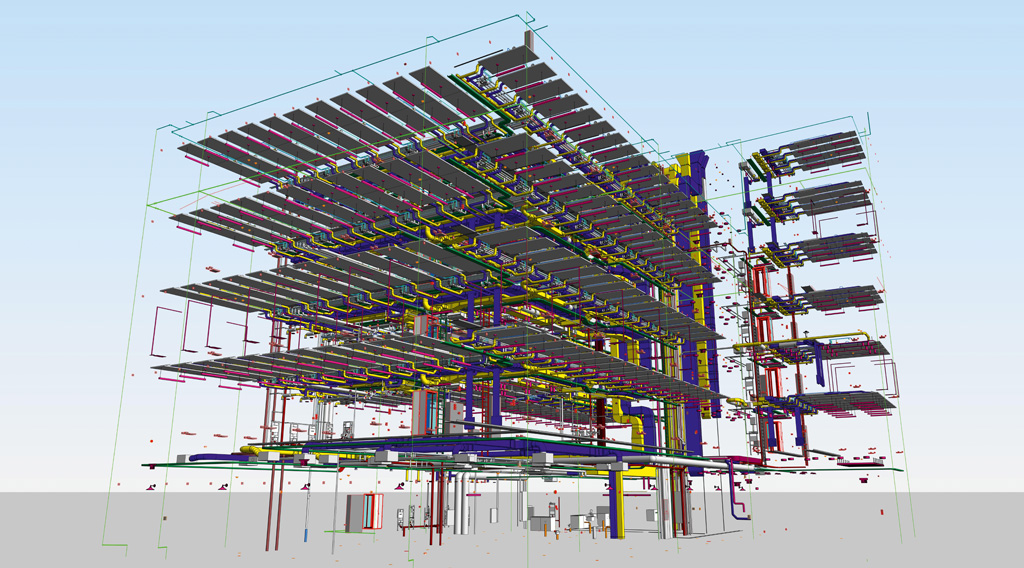

- Das automatisierte Dämmen der Rohrleitungen nach DIN mit unterschiedlichen Rohrdurchmessern und -systemen ist mit „einem Klick“ erledigt. Eine kollisionsfreie Konstruktion und Koordination der Trassen im 3D Modell sind ebenfalls per Knopfdruck gewährleistet.
- Die Funktion Durchbruchsplanung generiert automatisch im 3D-Modell Platzhalter an Decken und Wänden. Diesen „gewollten Kollisionen“ mit dem Baukörper lassen sich die Parameter der schneidenden Trasse zuordnen; das Programm plausibilisiert sie nach Größe und Parametrierung. Der Objektplaner kann die Ergebnisse als Analysedatei einlesen und gemäß dem BIM-Workflow weiterbearbeiten.
- Das Modul Kalkulation ermittelt von Anfang an die in den jeweiligen Projektstadien verfügbaren Mengen und übergibt sie an eine aus dem AVA-Programm eingelesene Mengenstruktur. Über die den Revit-Familien zugeordneten Parameter Kostengruppe, Nutzungsbereich, Grund- und Mieterausbau erfolgt zwischen BIM Booster und AVA-Programm ein bidirektionales, aktives Tracking der Kosten, um das Controlling der Budgets zu sichern.
Der richtige Partner
Für Vorstand Steffen Hölle und sein Team steht fest, dass der BIM Booster einen wesentlichen Beitrag zur Wertschöpfungskette leistet, da sich mit seiner Hilfe Planungsprozesse und deren Dokumentation nachhaltig verbessern lassen: „Die Einführung von BIM bei uns hat gezeigt, dass sich MuM vom ausgezeichneten CAD-Experten zum exzellenten Prozess-Experten entwickelt hat. Gleichzeitig ist, wie der MuM BIM Booster zeigt, die Software-Expertise auf hohem Niveau geblieben. Dieses umfassende Know-how können nur wenige Anbieter vorweisen.“
