BIM-taugliche Elektroplanung
Die SCHERLER Gruppe erhofft sich von eXs und BIM bis zu 30% Zeitersparnis beim Erstellen von Schemaplänen.
Die SCHERLER Gruppe mit Sitz in Luzern, ein führendes Schweizer Ingenieurbüro für Elektro-, Gebäudetechnik- und Brandschutz-Engineering, hat die Frage nach BIM schon vor mehreren Jahren mit „ja“ beantwortet und sich für MuM als Softwarepartner entschieden. Neben Autodesk Revit kommt heute eXs für die Planung von Elektroschemas zum Einsatz. Mit der Kombination der beiden Lösungen erwarten die Schweizer Ingenieure eine Zeiteinsparung von bis zu 30% allein bei der Schemaplanung.
Kundenreferenz SCHERLER Gruppe - pdf lesen
Die „smartsinnige“ SCHERLER Gruppe kann auf eine 100jährige Geschichte zurückblicken. Das Ingenieurbüro beschäftigt heute an acht Standorten in der Schweiz rund 200 Mitarbeitende und erwirtschaftet einen
Jahresumsatz von etwa CHF 30 Mio. SCHERLER steht für „smart swiss
engineering“ im Elektro-, Gebäudetechnik-, Brandschutz- und GA/MSRL-
Engineering. Spitäler, Labore, Data Centers, Produktionsstätten, Wasserversorgungen, Energiezentralen und auch die gehobene Hotellerie gehören zu den Flaggschiffprojekten, und auch im Tiefbau – z. B. beim Bau
der zweiten Gotthard-Röhre – ist SCHERLER ein gesuchter Partner.
Moderne Methoden
Schon früh haben sich die Verantwortlichen mit Building Information Modeling (BIM) beschäftigt. Für Martin Winiger, COO und Geschäftsführer des Standorts Luzern bei SCHERLER, war klar, dass Bauwesen nur mit BIM zukunftsfähig ist. Auf der Webseite heißt es: „BIM macht flexibel. Mit BIM können wir elektrotechnische Installationen, Apparate und Anlagen – wahlweise von verschiedenen Anbietern – virtuell einsetzen. Dabei können Machbarkeiten, Designvarianten und Kosten-/Nutzenmöglichkeiten durchgespielt werden. Planungsgrundlagen werden erlebbar.“Harmonische IT-Landschaft
Der Weg vom bewährten AutoCAD zu Autodesk Revit war zielgerichtet, als es darum ging, eine BIM-fähige Software auszuwählen. Man entschied sich für MuM als Lieferant für Software und Schulung. „Wir haben einen zuverlässigen Lieferanten gesucht, und haben einen Partner gefunden, mit dem wir auf Augenhöhe kommunizieren“, erzählt Martin Winiger. „Das Team von MuM ist immer da, wenn es gilt, Probleme zu lösen. Und die Leute kommen aktiv auf uns zu, wenn es Entwicklungen gibt, die für uns interessant sein könnten.“Kundenreferenz SCHERLER Group – 2 Und Gebäudeautomation?
Mit dem Einstieg in BIM entschied SCHERLER, auch die Software
für die Planung von Elektroschemata aus dem Hause MuM einzuführen, und beobachtete dabei die Entwicklungen am Markt.
Schließlich würde man mittelfristig auch die Elektroplanung in die
BIM-Prozesse integrieren müssen. Das Umfeld sei in der Gebäudeautomation sehr dynamisch, erzählt Martin Winiger. Man müsse
hoch detaillierte Pläne auf die Baustelle liefern. Der Weg vom
Schemaplan zum Werkplan müsse daher so kurz und effizient
wie möglich sein.
eXs dockt an
Die neue MuM-Software für die Elektroplanung kam im richtigen Augenblick und bot den richtigen Ansatz: eXs dockt an das BIM- Modell an. Die Software kann Informationen über Stromkreise, Haupt- und Unterverteilungen und Zuleitungen aus dem BIM-Modell abrufen und bietet vorgefertigte Vorlagen für die teilautomatisierte weitere Planung: Ein Schemaplan für einen Operationssaal sieht eben anders aus als einer für einen Konferenzraum.Bis zu 30 % Zeitersparnis
Wenn alle Abläufe in der BIM- und Elektroplanung eingespielt sind,
erwartet SCHERLER eine Zeitersparnis von bis zu 30 % nur bei
der Schemaplanung. Dazu kommt die Qualitätsverbesserung: Die
höhere Automatisierung reduziert die Fehlerquote, da viele Routinearbeiten nun automatisch ablaufen. „Bei elektrischen Schaltgerätekombinationen und Installationen wird viel Material auf kleiner Fläche
verbaut“, sagt Martin Winiger. „Mit eXs lassen sich normgerechte
und fehlerfreie Schemata hoch effizient erstellen, nach denen die
Schaltanlagenbauer und Installateure gut arbeiten können.“
Alles für die Vorfertigung
Modernes Bauen ist ohne Holz fast nicht mehr denkbar – nicht nur
weil Holz ein nachwachsender und damit nachhaltiger Baustoff ist.
Holzbau ermöglicht einen hohen Grad an Vorfertigung. Um alle Vorteile auszunutzen, werden auch Kabelkanäle, Auslässe für Schalter
und Steckdosen usw. gefertigt. Rohre und Kanäle müssen sich
korrekt treffen, wenn die Bauteile zusammengefügt werden. Durch

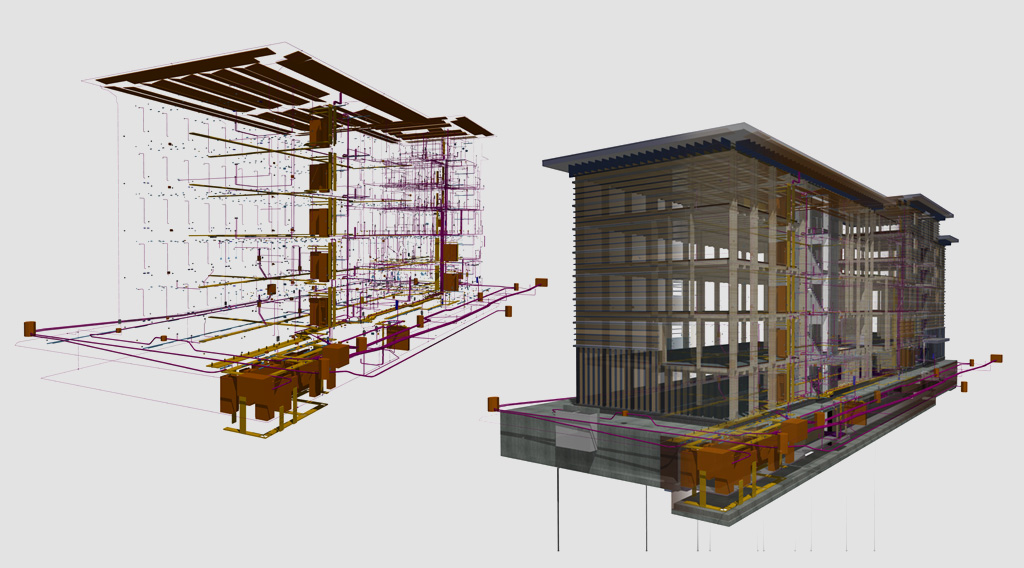

die Verbindung von Schema, also eXs, und Modell, also Revit, ist
es möglich, Kabel und Kanäle präzise zu modellieren, und das
spart auf der Baustelle zusätzlich Zeit.
Kundenreferenz SCHERLER Group – 3 In der Praxis: das „Haus des Holzes“
Das Vorgehen hat sich in der Praxis bewährt und einem innovativen
Projektteam mit SCHERLER den Arc Award 2021 in der Kategorie
BIM beschert – eines der führenden Gütesiegel in der Schweiz.

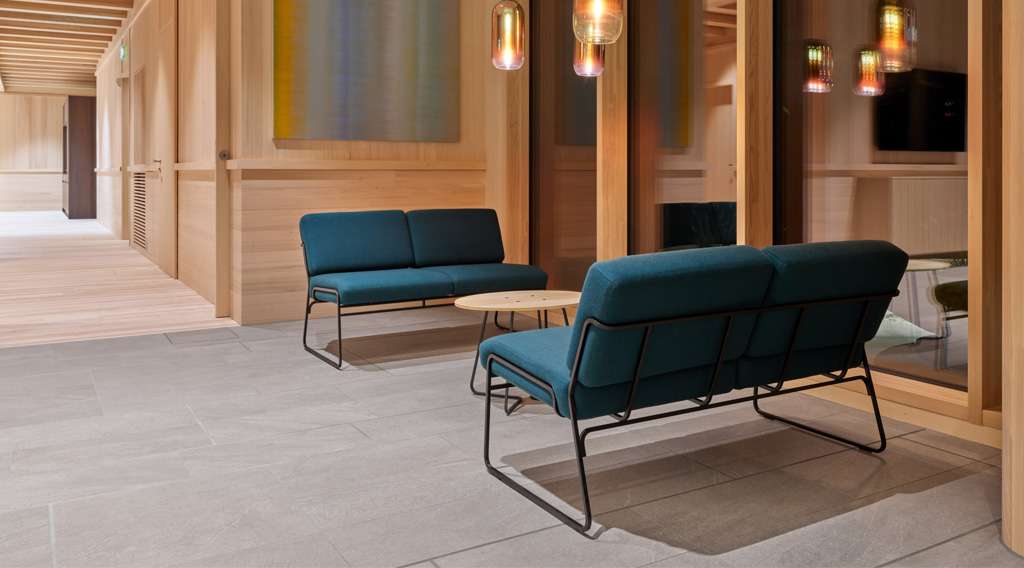

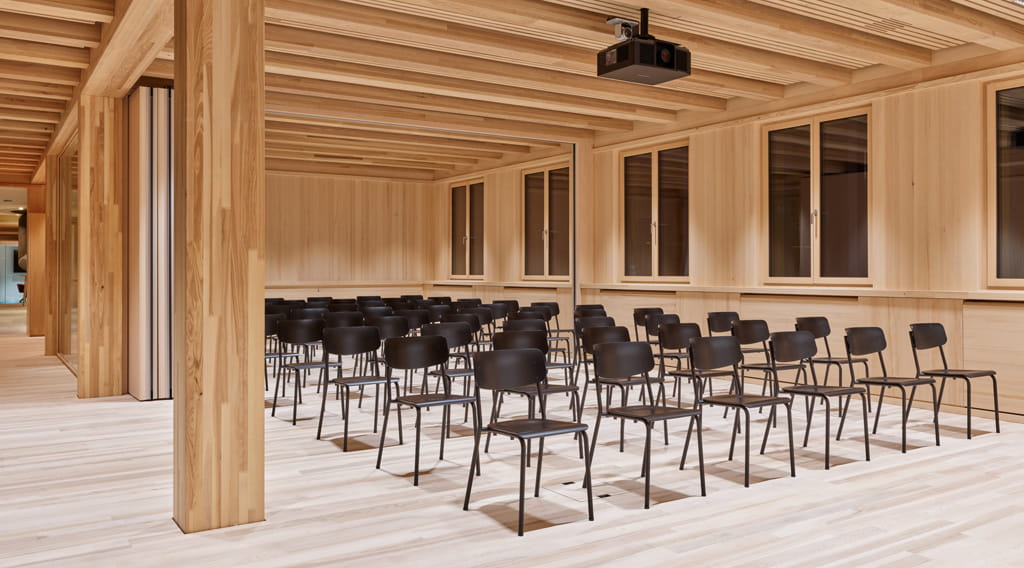

Für das „Haus des Holzes“ der Pirmin Jung AG in Sursee, Vor-
zeigeprojekt, das sowohl in Sachen Nachhaltigkeit als auch im
digitalen Bauen neue Maßstäbe setzt, hat SCHERLER Elektroanlagen, Gebäudeautomation und Beleuchtung geplant. BIM und
die dazu nötigen Tools kamen bei Planung und Realisierung zum
Einsatz – die Folge: hohes Schritttempo und exzellente Qualität.
Der nächste Schritt: KI
In kleineren Projekten entwickelt SCHERLER – unterstützt von MuM – die Arbeitsabläufe, die die reibungslose Abwicklung und die Kommunikation mit Projektpartnern sicherstellen. So ist das Büro für weitere große Projekte gerüstet: zum Beispiel die Planungen für das Kinderspital in Luzern. Martin Winiger hofft, dass das Team bereits bei diesem Projekt möglichst in vollem Umfang von der Zeitersparnis und der Qualitätsverbesserung profitieren kann. Und er ist sich sicher: „In nicht allzu ferner Zukunft werden unsere Softwarelösungen mit künstlicher Intelligenz arbeiten. Da werden Softwarelieferanten wie MuM zu noch wichtigeren Partnern.“
