Beim Neubau des Technischen Rathauses in Mannheim haben BIM als Methode und DESITE BIM als wichtiges Softwaretool ihre Vorteile unter Beweis gestellt.

BIM auf die Baustelle

Informationen zu DESITE BIM »

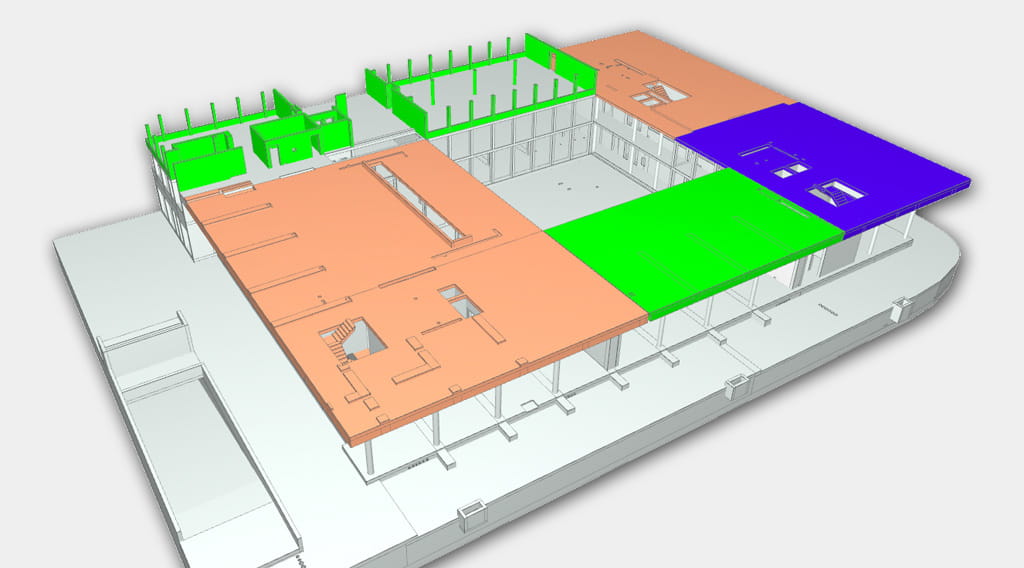

Mehr als ein schönes Bild: In der Visualisierung erkennt man die kritischen Punkte zwischen verschiedenen Gewerken klarer als auf einem Balkenplan.

Strategische Entscheidung für BIM

Building Information Modeling (BIM) vom Planungsbüro auf die Baustelle zu bringen, war eine strategische Entscheidung. Für ausführende Firmen ist die Arbeit mit digitalen Bauwerksmodellen mindestens ebenso interessant wie für Planer – schließlich lassen sich aus einem Modell viel leichter und präziser Mengen ermitteln, und durch die Verknüpfung von Modell und Terminplan kann der Bauablauf simuliert werden. Dieses strategische Ziel spiegelt sich auch in der Organisation von Implenia wider: Der Bereich Project Excellence and Services (PES) wurde in allen Ländern um ein BIM-Team erweitert. Dabei gibt der Bereich „Global“ auf Konzernstufe die Leitlinien vor und wählt auch die Softwarelösungen aus, die in allen Ländern verwendet werden. Die Teams in den Ländern rollen die Methode dann auf den Projekten aus.

Entwickeln, Schulen, Unterstützen

Das BIM-Team im Bereich PES ist für diese Aufgaben zuständig. Es entwickelt standardisierte Prozesse, erstellt Inhalte, die später u.a. für Kalkulation und Angebotserstellung benötigt werden. Gleichzeitig werden die Kollegen auf den Projekten geschult: Sie lernen die Abläufe und Anwendungsfälle kennen und verstehen, wie man Projekte „mit BIM“ abwickelt. Auch in den ersten BIM-Projekten ist das Team als BIM-Manager und/oder BIM-Koordinator involviert. Marina Do Amaral Pimentel, Senior BIM Specialist, erklärt: „Unsere Arbeit geht weit über das Vermitteln hinaus. Bei einigen Kollegen ist die Skepsis bezüglich der Digitalisierung noch groß. Wir wollen diese abbauen und klar machen, dass uns das ‚I‘ in BIM weiterbringt.“

DESITE BIM als zentrales Tool für Bauwerksmodelle

Um digitale Bauwerksmodelle zu analysieren und auszuwerten, hat Implenia sich für DESITE BIM entschieden und bezieht die Software zentral über die Mensch und Maschine Schweiz AG (MuM). MuM ist seit vielen Jahren kompetenter BIM-Projektpartner für Software, Schulung und Beratung. DESITE BIM bietet Funktionen für die Visualisierung, Überprüfung, Bewertung und Erweiterung von Modellen. Damit wird BIM allen Projektbeteiligten zugänglich gemacht. Das verbessert die Transparenz und unterstützt die Entscheidungsfindung. Doch sein volles Potenzial kann DESITE BIM nur dann entfalten, wenn Inhalte und Abläufe mit der BIM-Methode entwickelt und im gesamten Unternehmen eingeführt sind.

Modelle nutzen

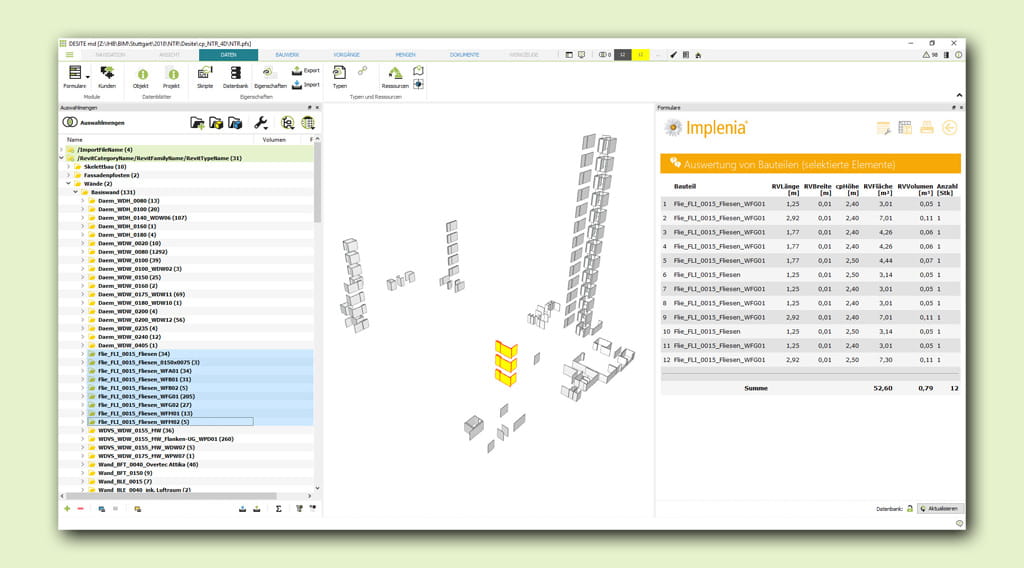

Längst nicht alle Projektpartner liefern ihre Planungen als digitales Modell. Und selbst wenn: Ein Bauwerksmodell, das nur den Anforderungen des Architekten, Statikers oder Haustechnikers genügt, enthält nicht automatisch die Informationen, die das ausführende Unternehmen benötigt. „Nur wenn wir früh mit dem Architekten in Kontakt sind, können wir unsere Anforderungen einbringen, und die Architekten können die Informationen ‚einbauen‘, die wir benötigen“. Wenn das nicht der Fall ist, müssen die Mitarbeitenden auf den Projekten die Informationen ergänzen bzw. das geplante Gebäude selbst modellieren. DESITE BIM hilft, die Modelle auszuwerten und Mengen für Ausschreibungen zu ermitteln. Und wenn alle zwei Wochen ein neues Modell geliefert wird, erkennt man schnell die Abweichungen und Auswirkungen.

In der Praxis

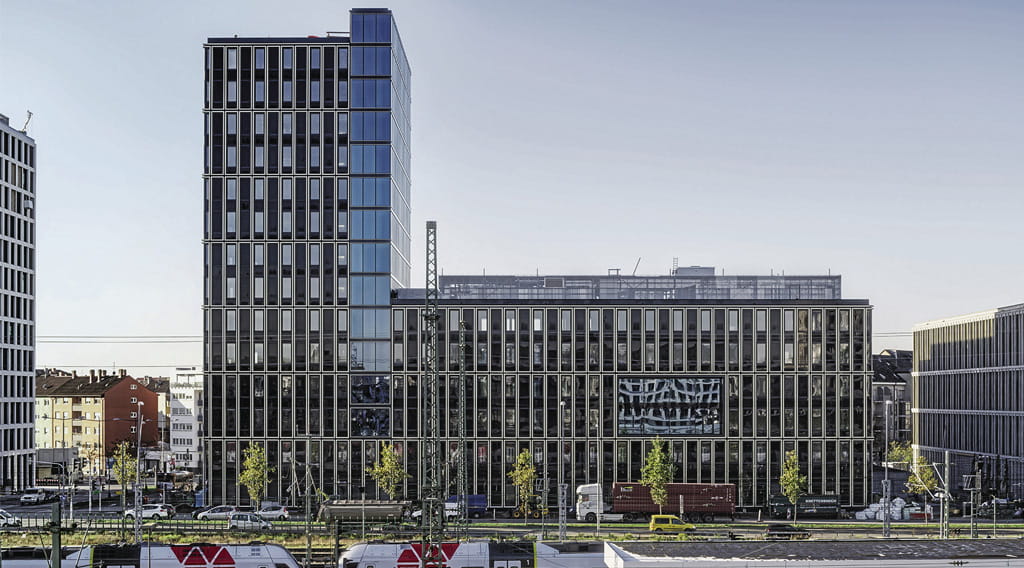

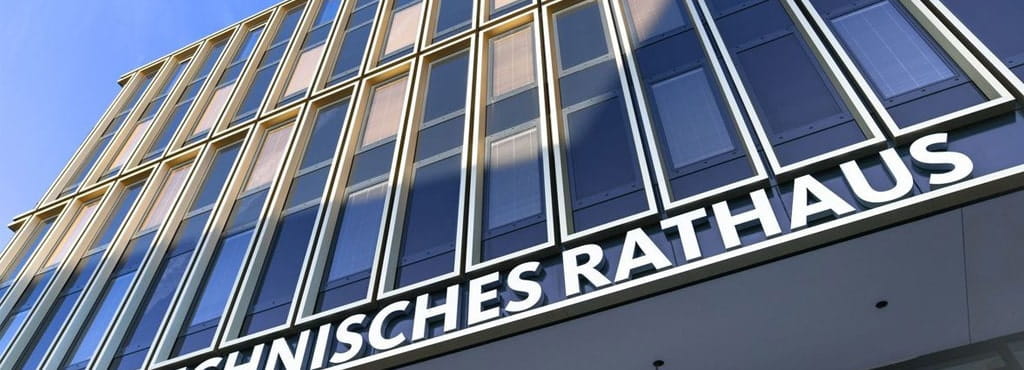

Beim Neubau des Technischen Rathauses in Mannheim haben BIM als Methode und DESITE BIM als wichtiges Softwaretool ihre Nützlichkeit unter Beweis gestellt. Auf einer Geschossfläche von 30.000 m2 werden rund 700 Personen arbeiten. Ihnen stehen neben den Büros ein Sitzungsbereich, eine öffentliche Cafeteria, eine Betriebskindertagesstätte und eine Tiefgarage zur Verfügung. Die hohen Anforderungen an Nachhaltigkeit erfüllt eine Photovoltaikanlage. Dank DESITE BIM konnte das Architekturmodell auf Informationsgehalt geprüft und Mengen für die Ausschreibungen daraus generiert werden. Eine Bauablaufsimulation des Tragwerks, der Fassade und des mit Lean* geplanten Ausbaus brachte zudem wichtige Erkenntnisse. „Das ist viel mehr als nur ein nettes Filmchen“, sagt Marina Do Amaral Pimentel. „In der Visualisierung erkennt man die kritischen Punkte vor allem zwischen den verschiedenen Gewerken viel klarer als auf einem Balkenplan.“ Künftig wird Implenia die digitalen Modelle auch zum Soll-Ist-Vergleich während der Bauphase nutzen.

Zeitgemäß

Neue Methoden und Standards zu etablieren, ist kein Kinderspiel. Denn jede methodische Änderung bedeutet zunächst einmal eine Herausforderung; Pilotprojekte benötigen mehr Aufmerksamkeit, weil man Erfahrungen sammeln und Erkenntnisse auswerten muss. Doch in dem Maße, wie sich Vorteile zeigen, wächst auch die Akzeptanz. Besonders für die jüngeren Kollegen ist das digitale Modell im Vergleich zu 2D-Plänen eine große Hilfe. Hier spielt der Viewer von DESITE seine Stärke aus, mit dem man sich auch ohne großes Software-Know-how zurechtfinden kann. „Dank DESITE BIM gelingt es uns immer besser, das Bauwerksmodell im Arbeitsalltag zu verankern“, sagt Marina Do Amaral Pimentel.
