Sicher und schnell
Bei Förster Engineering verbessert eXs Produktivität und Sicherheit bei der Planung von Elektroinstallation und Gebäudetechnik.
Mehr Intelligenz in der Elektroplanung – mit diesem Ziel hatten die Planer des Ingenieurbüros aus Simmerath bei Aachen ihre Marktuntersuchung gestartet. Die Verantwortlichen entschieden sich für die Elektroplanungslösung eXs von MuM. Dank der Verbindung von Grundriss und Schemaplanung sowie vieler intelligenter Funktionen reduziert sich die Zeit für die Planerstellung um ca. 25 %, vor allem aber verringern sich Zeit und Kosten beim Bau, da weniger korrigiert werden muss. Mit der Schnittstelle von eXs zu Autodesk Revit ist das Büro auch in die BIM-Welt eingestiegen.
Kundenreferenz Förster Engineering GmbH - pdf lesen
Die Mitarbeitenden des Ingenieurbüros Förster Engineering im rheinischen
Simmerath können stolz auf eine 20-jährige Unternehmensgeschichte
zurückblicken. Immer mehr internationale Kunden betrauen das auf Gebäudetechnik und Brandschutz spezialisierte Büro mit immer komplexeren Projekten. Das Büro besteht aus den Bereichen M-Technik, also
Heizung, Lüftung, Sanitär und Brandschutz, und E-Technik, also alle
Bereiche der elektrischen Versorgung und Gebäudeautomation. Geplant
werden komplette Nieder- und Mittelspannungsanlagen, Kommunikations- und Videotechnik, Überfallmeldeanlagen usw.
Bordwerkzeuge müssen passen
Die Planer in der E-Technik verwendeten seit der Gründung des Büros
das „reine“ AutoCAD. Das förderte die Zusammenarbeit mit den meisten
Architekturbüros, denn diese liefern die Grundrisspläne häufig im DWG-
Format. Im Laufe der Zeit wurde jedoch klar, dass diese Ausrüstung nicht
genügt: Auch wenn die Planer viele eigene Elektrosymbole entwickelt
hatten, die die Zeichenarbeit beschleunigten, fehlte die inhaltliche Verbindung zwischen Grundriss und Schemaplan, und es gab keine Möglichkeit,
die gezeichneten Schemata auf elektrische Korrektheit zu überprüfen.
Marktuntersuchung führt zu eXs
Bei der Suche nach einer spezifischen Lösung für die Elektroplanung lag der Schwerpunkt auf Anbietern, deren Software auf AutoCAD basiert. Das Team wurde bei MuM fündig: Die Elektroplanungssoftware eXs bietet aktuelle Softwaretechnologie und eine moderne, einfach zu erlernende Benutzeroberfläche, und sie enthält gleichzeitig den AutoCAD-Kern. „eXs bot aus unserer Sicht die meisten Möglichkeiten zu einem guten Preis-/ Leistungsverhältnis“, resümiert Planer Fabian Pütz.Erfolgreicher Test
Von der Leistungsstärke der Lösung überzeugten die Planer sich
in einem vierwöchigen Test. Die kostenlose Probeversion wurde in
dieser Zeit gründlich geprüft. Danach stand fest: Mit eXs sollte es
weitergehen. Der nächste Schritt war eine Schulung bei MuM, bei
der sich zeigte, dass viele Arbeitsschritte dank der AutoCAD-Kenntnisse der Anwender bereits bekannt waren.
Automatisierte Workflows
Darüber hinaus etablierten die MuM-Experten spezielle Workflows,
die die Arbeit mit den DWG-Dateien der Architekten erleichterten.
Die Anwender bei Förster Engineering verfügen heute über ein einfaches Änderungsmanagement. Die vom Architekturbüro vergebenen Raumnummern werden automatisch in die E-Technik-Pläne
übernommen. Bei Änderungen im Architektenplan, die auch die

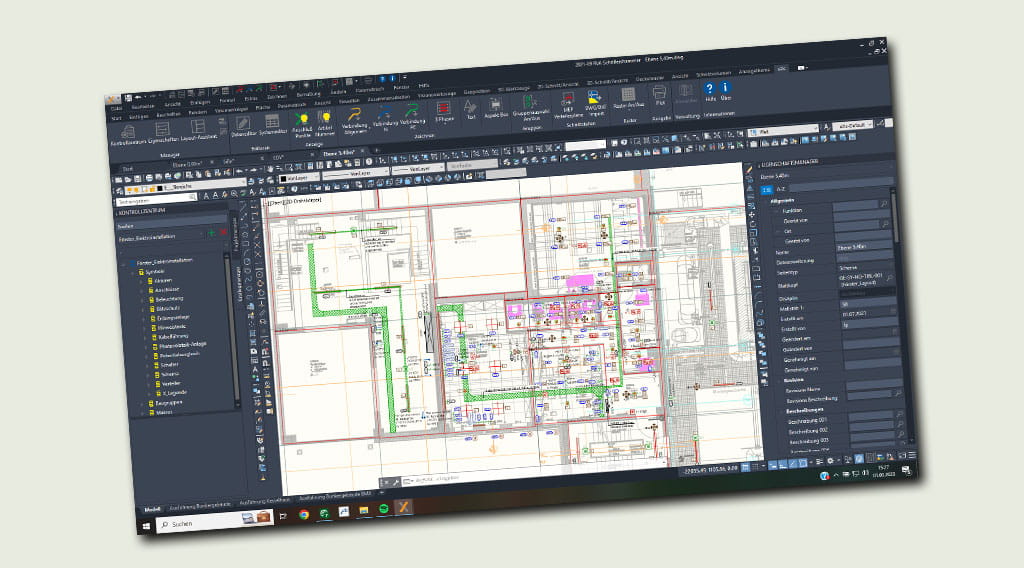

Elektroinstallation betreffen, können z. B. alle Steckdosen gleichzeitig umbenannt werden. Da der Grundriss auch logisch mit dem

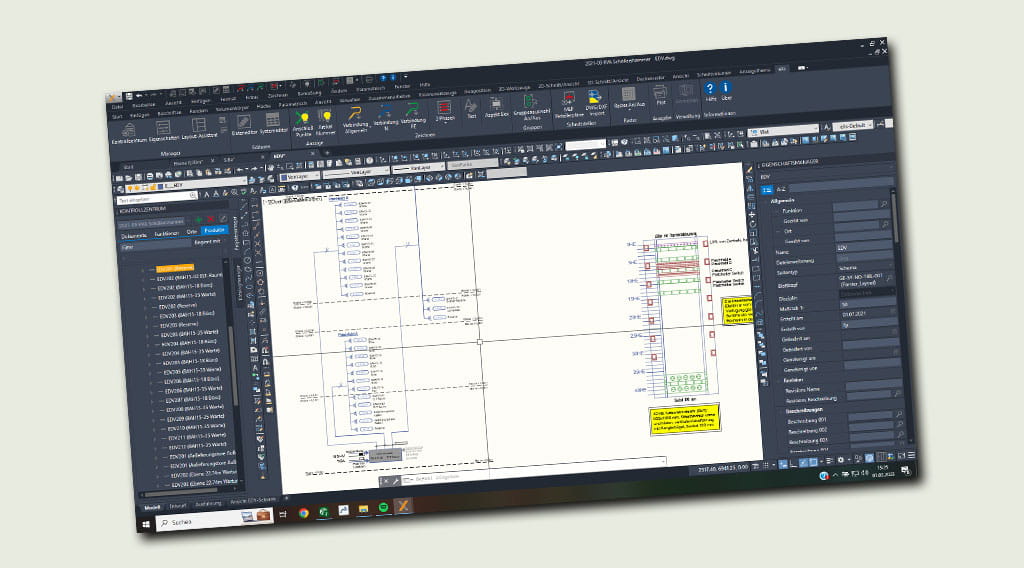

Verteilungsplan verbunden ist, wird diese Änderungen automatisch
übernommen. Darüber hinaus ließ sich die Software so konfigurieren,
dass die Pläne auch optisch den bürointernen Vorgaben entsprechen und nicht von den bisherigen Plänen zu unterscheiden sind.
Großprojekt Reststoffverwertungsanlage
eXs bewährte sich schnell in der Praxis: Förster Engineering erhielt
den Auftrag eines Papierproduzenten, die technische Gebäudeausrüstung für die neue Reststoffverwertungsanlage zu planen.
Der Bauherr produziert nachhaltig Verpackungsmaterial aus jährlich ca. 600.000 Tonnen Altpapier aus der Region. Die neue Anlage
verbrennt Reststoffe, die im Aufbereitungsprozess des Altpapiers
anfallen, und versorgt dadurch den Produktionsstandort mit Energie.
Übersichtlich koordiniert

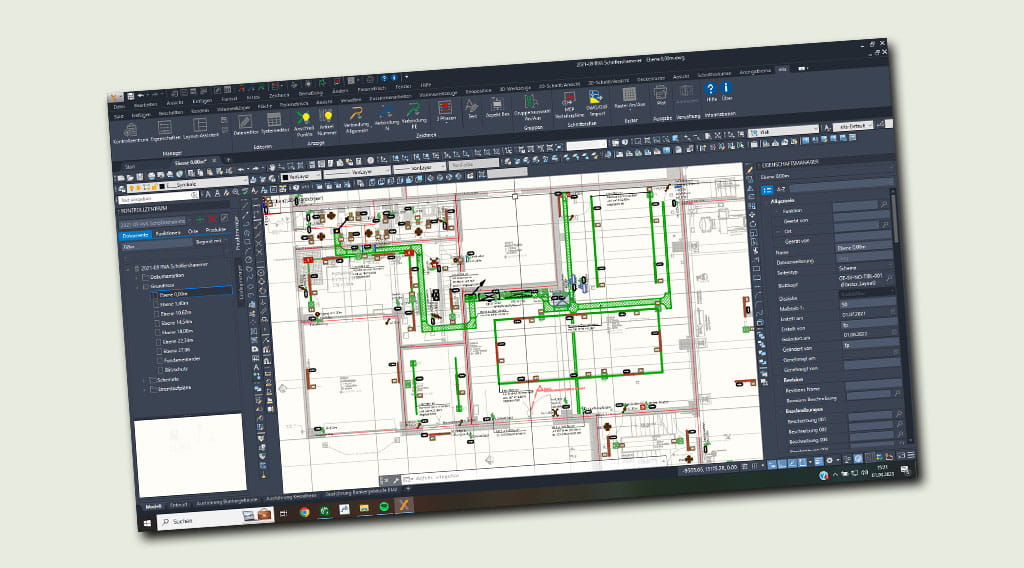

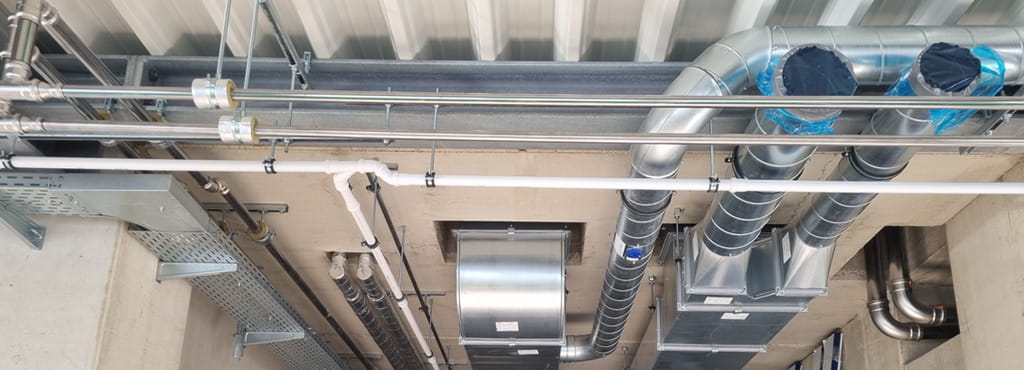

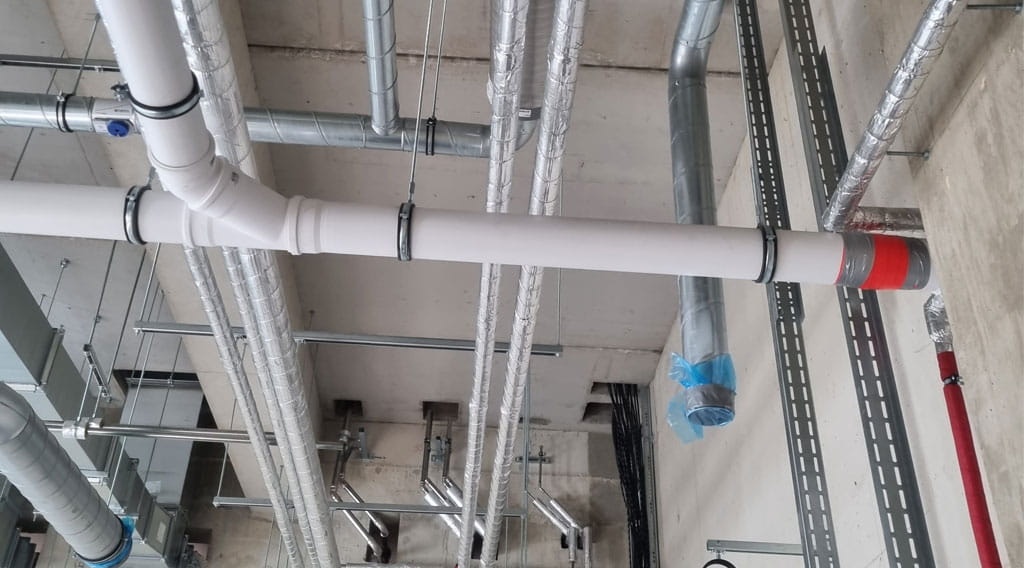

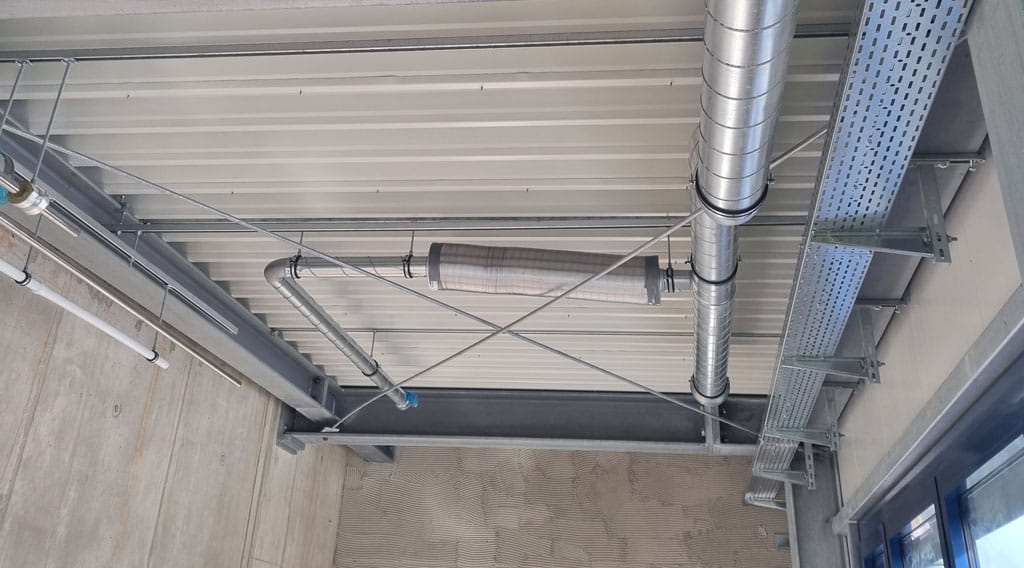

Das Ingenieurbüro plante die komplette Technische Gebäudeausrüstung in den Leistungsphasen 1 bis 8, insbesondere in den Anlagengruppen Abwasser-, Wasser- und Gasanlagen, Wärmeversorgung, Raumlufttechnik, elektrische Versorgung, Anlagen für Kommunikation, Sicherheit und Informationstechnologie, Feuerlöschanlagen sowie Gebäude- und Anlagenautomation. Besonders herausfordernd war die Koordination der verschiedenen Gewerke zusammen mit den Kraftwerksanlagen. Hier konnten die Planer dank eXs Grundrisspläne, Schemata und Verteilungspläne in allen Bereichen der Elektrotechnik übersichtlich abstimmen.Zeit sparen, Sicherheit gewinnen
Fabian Pütz schätzt, dass die Ingenieure beim Erstellen der Pläne
ca. 25 % Zeit sparen. Zudem helfen Bauteillisten bei der Erstellung
der Ausschreibungsunterlagen. Wesentlich wichtiger ist jedoch der
Sicherheitsaspekt: „Dank eXs können wir und unsere Auftraggeber
sicher sein, dass an der Schnittstelle zwischen Grundrissplanung
und Schema-Erstellung keine Daten verloren gehen.“
Die Zukunft im Blick
Die Einführung von eXs war nicht der letzte Schritt der Digitalisierung im Ingenieurbüro. Inzwischen ist auch Autodesk Revit im Einsatz, so dass es möglich ist, BIM-Modelle zu nutzen. Auch hier bewährt sich eXs: Über die Schnittstelle lassen sich problemlos wichtige Modelldaten und Informationen über Installation und Ver- teilungen austauschen, so dass stets alle Projektbeteiligten Bescheid wissen, was in den verschiedenen Gewerken „läuft“.
